凸耳对夹式蝶阀

凸耳对夹连接蝶阀

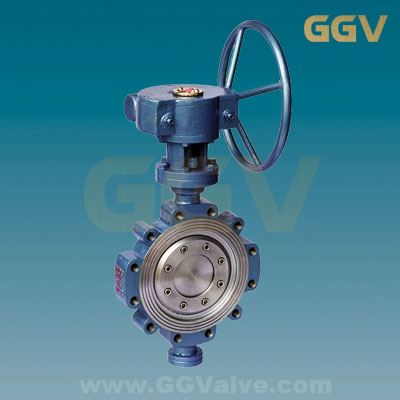

阀门供应网的凸耳对夹式蝶阀的蝶板安装于管道的直径方向,结构简单、体积小、重量轻,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则呈全开状态。

型号:Dt373H
口径:DN50~DN1000
压力:PN10~PN25、Class150、JIS 10K
材质:WCB,CF8,CF8M
驱动:手动、电动、气动
应用:水、汽、油品、酸类
PDF文件浏览  产品详细参数  订购产品

凸耳对夹式蝶阀

产品介绍:

 对夹式凸耳蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则呈全开状态。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,其结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

应用范围:

蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。

用于硫酸行业中气体管路:炉前鼓风机出入口,接力风机出入口,电除雾串联及联通阀,S02主鼓风机出入口,转化器调节,预热器出入口等调节和截止气量使用。

用于硫磺制酸系统中的焚硫、转化、干吸工段,是硫磺制酸装置用阀的首选品牌,被广大用户认为是:密封性能好,运转轻,副腐蚀,耐高温,操作方便、灵活、使用安全可靠的蝶阀,得到了大量推广使用。

对夹式蝶阀还广泛用于:化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

结构特点:

①三向偏心的独特设计使密封面之间无摩擦传动,延长了阀门使用寿命。
②由扭矩产生弹性密封。
③巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏。
④体积小、重量轻、操作轻巧、便于安装。
⑤可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
⑥更换零件材质可适用于各种介质,并可进行衬里防腐(衬F46、GXPP、PO等)。

对夹式蝶阀和闸阀的性能比较

公称压力及公称直径相同的普通蝶阀和闸阀相比较,闸阀的密闭性要比蝶阀的好一些。
闸阀体积大,占用空间大。
蝶阀体积小,占用空间小。
具体选用的时候,还要考虑介质的温度、阀门的密封和填料。
规范规定公称直径大于50的用碟阀。
高性能的手动对夹式蝶阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。

标准规范:

设计制造标准:GB/T 12238-2008、ANSI B16.34、API609、MSS SP-68、JIS B2032、JIS B2064
结构长度标准:GB/T 12221-2005、API609、JIS B2002
连接法兰标准:GB/T 9113、JB79、SH3406、HG20592、ASME B16.5、ASME B16.47、API605、JIS B2212
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008、API598、JIS B2003

蝶阀主要技术参数

公称尺寸 DN(in) 2"-36" 2"-36"
公称压力 PN(MPa) 150LB 300LB
实验压力Ps(MPa) 强度试验 3.0 7.5
密封试验 2.2 5.5
适用介质 水、蒸汽、油品、酸碱类、海水等
适用温度 -40~425℃

零件材料与工况:

名称 材料
阀体 WCB、CFB、CF8M
阀板 WCB、CFB、CF8M
阀杆 304、316、1Cr13
密封套 316、304
填料 柔性石墨、氟塑料

主要尺寸及重量:

英寸 L L1 D D1 D2 H2 H1 H M Z-d
毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸
2" 1.72 43 4.25 108 6.00 152 4.75 120.5 3.62 92 4.33 110 11.02 280 13.58 345 M18 4-19
3" 1.93 49 4.50 114 7.50 190 6.00 152.5 5.00 127 4.92 125 12.40 315 14.96 380 M18 4-19
4" 2.20 56 5.00 127 9.00 229 7.50 190.5 6.19 157 5.70 145 13.78 350 16.34 415 M20 8-19
5" 2.50 64 5.50 140 10.00 254 8.50 216 7.32 186 6.50 165 15.35 390 17.91 455 M20 8-22
6" 2.75 70 5.50 140 11.00 279 9.50 241.5 8.50 216 6.89 175 17.91 455 21.45 545 M20 8-22
8" 2.80 71 5.90 150 13.50 343 11.75 298.5 10.62 270 8.26 210 20.67 252 24.21 615 M24 8-22
10" 3.00 76 6.30 160 16.00 406 14.25 362 12.75 324 9.84 250 23.81 605 27.36 695 M24 12-25
12" 3.38 86 4.00 178 19.00 483 17.00 298.5 15.00 381 11.24 285 28.74 730 32.78 830 M27 12-25
14" 3.63 92 4.20 190 21.00 533 18.75 362 16.25 413 12.60 320 31.50 800 35.43 900 M27 12-29
16" 4.00 102 8.50 216 23.00 597 21.25 432 18.50 470 13.98 355 34.25 840 38.58 980 M30 16-29
18" 4.50 114 8.74 222 25.00 635 22.75 476 21.00 533 14.96 380 36.22 920 40.55 1030 M30 16-32
20" 5.00 127 9.00 229 27.50 399 25.00 540 23.00 584 16.34 415 39.37 1000 43.70 1110 M33 20-32
24" 6.06 154 10.50 267 32.00 813 29.50 578 27.25 692 18.70 475 45.51 1155 51.37 1305 M33 20-35
30" 6.50 165 11.50 292 38.75 985 36.00 635 33.75 857 22.38 580 54.13 1375 60.03 1525 M39 28-35
32" 7.50 190 12.50 318 41.75 1060 38.50 749.5 36.00 914 24.80 630 56.50 1435 62.40 1585 M39 28-41
36" 8.00 203 13.00 330 46.00 1168 42.75 914 40.25 1022 26.77 680 62.40 1585 69.48 1765 M20 32-41



阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 凸耳对夹式蝶阀公称通径:
3. 凸耳对夹式蝶阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
