金属硬密封球阀

金属硬密封球阀

摘要: 阀门供应网的金属硬密封球阀为的阀座采用板簧加载的金属密封结构,在高温下启闭轻松,能适用于较高的温度及各种介质工况。

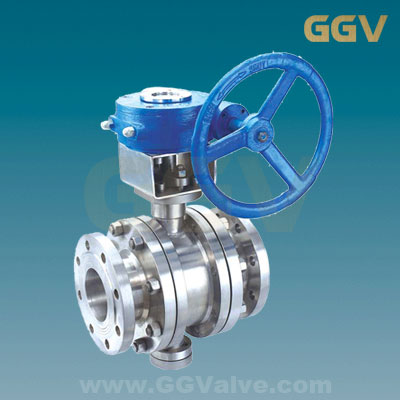

金属硬密封球阀
型号:Q41YQ347Y
口径:DN25~DN300
压力:PN10~PN25
材质:碳钢、不锈钢、合金钢
驱动:手动、蜗轮蜗杆传动、气动、电动
应用:水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、煤灰等介质
PDF文件浏览  产品详细参数  订购产品

金属硬密封球阀

产品介绍:

随着现代机械加工工艺和新材料的不断发展,球阀已不仅仅用在输送水、压缩空气等低温介质以及对密封性能要求较低的管道上,在石油化工、冶金、电力等行业中,球阀已被广泛应用在工艺条件要求苛刻、介质比较特殊的工业装置上。尤其是金属硬密封球阀已被越来越多的人们所熟知和青睐。 永嘉阀门供应网的金属硬密封球阀为金属密封结构,密封形式为金属对金属密封。



应用范围:

金属密封球阀适用于Class150~1500、PN1.6~16.0MPa,工作温度-29~425℃(碳钢)或-40~550℃(不锈钢)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等介质。

金属硬密封球阀的(DN15~200mm)中小口径采用浮动球结构,(DN125~500mm)大中口径采用固定球结构。

阀体材料:WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti
连接形式:法兰、焊接
驱动方式:手动、蜗轮蜗杆传动、气动、电动

结构特点:

金属硬密封球阀的阀座采用板簧加载的金属密封结构,在高温下启闭轻松,能适用于较高的温度及各种介质工况。
球体及阀座采用特殊硬化处理,密封面不擦伤。
采用下装式阀杆,设置倒密封结构,能确保填料处可靠密封。
金属硬密封结构球阀应按规定流向使用。

标准规范:

设计制造标准:GB/T 21385-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113、ANSI B16.5、JB/T74~90、GB9112~9131、HG20615~20635、SH3406
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:



主要尺寸及重量:



描述:阀门供应网的永嘉金属密封球阀为金属密封结构,密封形式为金属对金属密封。



阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 金属硬密封球阀公称通径:
3. 金属硬密封球阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
