球阀标准:GB/T 21385-2008 金属密封球阀

中华人民共和国国家标准

金属密封球阀

Metal-seated ball valve

0  前言

《GB/T 21385-2008 金属密封球阀》标准由中国机械工业联合会提出。
GB/T 21385-2008 金属密封球阀标准由全国阀门标准化技术委员会(SAC/TC188)归口。
本标准主要起草单位:合肥通用机械研究所、上海耐莱斯•詹姆斯伯雷阀门有限公司、苏州纽威阀门有限公司浙江超达阀门股份有限公司、上海开维喜阀门有限公司、浙江华东阀门有限公司、浙江五洲阀门制造有限公司、成都成高阀门有限公司。
本标准主要起草人:黄明亚、金成波、邬佑靖、高开科、邱晓来、何伟华、金公元、郑祖辉、曾品其。
本标准由全国阀门标准化技术委员会负责解释。
本标准为首次发布。

金属密封球阀



1  范围

  本标准规定了法兰连接、焊接连接及螺纹连接金属密封球阀(以下简称“球阀”)的术语、结构型式、技术要求、材料、装配与调试、试验方法、检验规则、标记、铭牌及供货。

  本标准适用于公称尺寸DN15~DN600,公称压力PN16~PN420的球阀

2 规范性引用文件

  下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。本标准不禁止使用与国内标准相等效的国际公认标准。
GB/T 70.1  内六角圆柱头螺钉(eqv ISO 4762:1997)
GB/T 196  普通螺纹 基本尺寸(ISO 724:1993,MOD)
GB/T 197  普通螺纹 公差(ISO 965-1:1998,MOD)
GB/T 228  金属材料 室温拉伸试验方法(ISO 6892:1998(E),NOD)
GB/T 897  双头螺柱 bm=1d
GB/T 898  双头螺柱 bm=1.25d
GB/T 901  等长双头螺柱 B级
GB/T 4622.3  缠绕式垫片  技术条件
GB/T 5782  六角头螺栓(eqv ISO 4014:1999)
GB/T 5783  六角头螺栓 全螺纹(eqv ISO 4017:1999)
GB/T 6170  1型六角螺母(eqv ISO 4032:1999)
GB/T 6175  2型六角螺母(eqv ISO 4033:1999)
GB/T 7306  55º密封管螺纹(eqv ISO 7-1:1994)
GB/T 9113.1~9113.4  整体钢制管法兰
GB/T 9124  钢制法兰  技术条件
GB 9128  钢制管法兰用金属环垫  尺寸(ISO 7483:1991,NEQ)
GB/T 12220  通用阀门  标志(idt ISO 5209:1977)
GB/T 12221  金属阀门  结构长度(ISO 5752:1982,MOD)
GB/T 12224  钢制阀门  一般要求(ASTM B16.34a:1998,NEQ)
GB/T 12228  通用阀门  碳素钢锻件技术条件
GB/T 12229  通用阀门  碳素钢铸件技术条件
GB/T 12230  通用阀门  不锈钢铸件技术条件
GB/T 13927  通用阀门 压力试验(neq ISO 5208:1982)
JB/T 6899   阀门的耐火试验
JB/T 7370  柔性石墨编织填料
JB/T 7928  通用阀门 供货要求
JB/T 9092-1999 阀门的检验与试验

3 术语

3.1
     金属密封球阀  metal-seated ball valve
     球阀密封副(即阀座密封面与球体密封面)材料配对为金属对金属的球阀。
3.2
     单向密封  unidirectional sealing
     只能在规定的方向即球阀上标示的密封方向密封。
3.3
     双向密封  bidirectional sealing
     在两个方向上都能密封。

4 结构型式

球阀的结构型式分为浮动球式和固定球式,连接型式为法兰连接、焊接连接及螺纹连接,其典型结构见图1和图2。
金属密封球阀
1-填料压盖;2-阀杆;3-阀杆密封件;4-右阀体;5-阀座;6-球体;7-左阀体
图1  法兰连接浮动球球阀典型结构

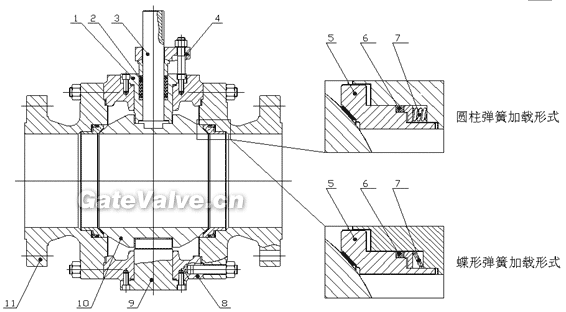

金属密封球阀
1-填料箱;2-阀杆密封件;3-阀杆;4-填料压板;5-阀座;6-阀座密封件;7-圆柱弹簧(蝶形弹簧);8-阀体;9-固定轴;10-
