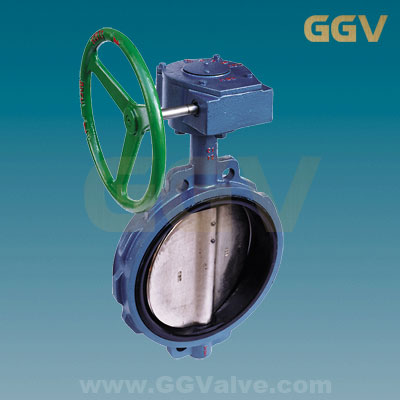

对夹式软密封蝶阀

对夹式软密封蝶阀

阀门供应网的对夹式软密封蝶阀的结构紧凑、90°回转开关轻松、密封可靠、耐潮、耐腐蚀、寿命长,适用于供、排水管道上作启闭或调节介质流置之用。

型号:D71X、D371X
口径:DN50~DN300
压力:PN6~PN16
材质:碳钢、不锈钢、合金钢等
驱动:手动、蜗轮传动、电动、气动等
应用:食品、医药、化工、石油、电力、轻纺造纸等
PDF文件浏览  产品详细参数  订购产品

对夹式软密封蝶阀

对夹式软密封蝶阀产品介绍

软密封中线对夹式蝶阀的结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。对夹软密封蝶阀,软密封蝶阀,对夹式蝶阀,对夹式软密封蝶阀


对夹式软密封蝶阀应用范围

软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质用。

对夹式软密封蝶阀结构特点

1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。

对夹式软密封蝶阀标准规范:

设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

对夹式软密封蝶阀主要参数

公称通径DN(mm) 50~2000 50~1600
公称压力PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

对夹式蝶阀零件材料与工况:

零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈 丁腈耐油橡胶
填料 柔性石墨

对夹蝶阀主要尺寸及重量:

D71X-6/10/16对夹式软密封蝶阀主要外形连接尺寸

DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 235 270 110 110 4-14 125 4-18 125 4-18
65 46 70 250 270 110 130 4-14 145 4-18 145 4-18
80 46 83 275 270 110 150 4-18 160 8-18 160 8-18
100 52 105 316
270
110 170 4-18 180 8-18 180 8-18
125 56 115 340 310 110 200 8-18 210 8-18 210 8-18
150 56 137 376 310 110 225 8-18 240 8-22 240 8-22
200 60 164 430 353 150 280 8-18 295 8-22 295 , 8-22
250 68 206 499 353 150 335 12-18 350 12-22 355 12-26
300 78 230 570 380 150 395 12-22 400 12-22 410 12-26

同类产品



阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 对夹式软密封蝶阀公称通径:
3. 对夹式软密封蝶阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
