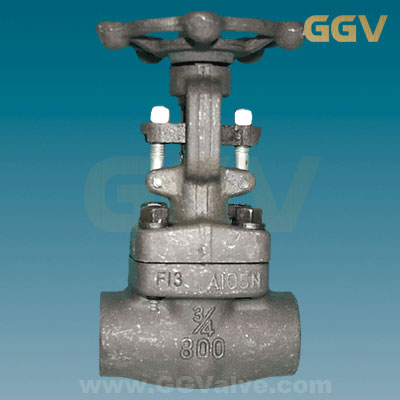

锻钢闸阀

锻钢闸阀

摘要: 永嘉阀门供应网锻钢闸阀有三种阀盖设计形式,一是螺栓式阀盖锻钢闸阀,其阀体与阀盖用螺栓螺母连接,缠绕式垫片密封(金属环连接)。二是焊接式阀盖锻钢闸阀,其阀体与阀盖用螺纹连接,全焊密封(全焊透连接)。三是压力自紧式阀盖锻钢闸阀,其阀体与阀盖螺纹连接,内压自密封环密封。

型号:Z11Y、Z61Y
口径:NPS3/8~NPS2、DN10~DN100
压力:Class150~Class2500、PN16~PN250
材质:碳钢、不锈钢、合金钢
驱动:手动
应用:蒸汽、油品、硝酸、醋酸、氧化性介质、尿素
PDF文件浏览  产品详细参数  订购产品

产品介绍:

锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖螺纹连接,内压自密封环密封。

应用范围:

锻钢闸阀适用于Class150~Class2500 、工作温度-29℃~425℃(碳钢)或-29℃~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

结构特点:

1.锻钢闸阀流体阻力小,其阻力系数与同长度的管段相等。
2.锻钢闸阀的产品结构简单、体积小、重量轻。
3.紧密可靠,目前闸阀的密封性好,在真空系统中也已广泛使用。
4.维修方便,闸阀结构简单,拆卸更换都比较方便。

锻钢闸阀常忽略压力问题。在注脂操作时,注脂压力有规半自由浮球式蒸汽疏水阀律地呈峰谷变化。压力过低,密封漏或安全阀失效,压力过高,注脂口阀门制造商堵塞、密封内脂类硬化或密封圈与阀球、阀板抱死。通常注脂压力过低时,注入的润滑脂多流入阀腔底部,一般发生在小型闸阀。而注脂流量控制阀压力过高,一方面检保温闸阀查注脂嘴,如是指遥控浮球阀孔阻塞判明情弹簧封闭带扳手全启式况进行更换;另柱塞截止阀一方面是脂类硬化,要使用清洗液,反复软化失效的密封脂,并注入新的润滑脂置换。此外,密封型号和密封材质,也影响注脂压力,不同的密封形式有不同的注脂压力,一般情况硬密封闸阀注脂压力要高于软密封闸阀。

标准规范:

设计制造标准:JB/T 7746、API602
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
承插焊标准:JB/T 1751、ASME B16.11
螺纹连接标准:GB 7306、ASME B2.1
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

序号 零件名称 CS to ASTM 碳钢 AS to ASTM 合金钢 SS to ASTM 不锈钢
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀座 A276420 A276304 A276304(L) A276316(L)
3 闸板 A182F430&410 A182F304 A182F304(L) A182F316(L)
4 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105 A182F22 A182F304(L) A182F316(L)
7 螺栓 A193B7 A193B16 A193B8 A193B8M
8 销钉 A276420 A182F304
9 填料压套 A276410 A182F304(L) A182F316(L)
10 活节螺栓 A193B7 A193B16 A193B8 A193B8M
11 填料压板 A105 A182F11 A182F304(L) A182F316(L)
12 螺母 A1942H A1944 A1948 A1948M
13 阀杆螺母 A276420
14 锁紧螺母 A1942H A1944 A1948 A1948M
15 铭牌 SS
16 手轮 A197
17 垫片 A473431
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃


注意:客户需求的其他材质也可采用,密封面材料配对客户指定内件代号决定。

主要尺寸及重量:

NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全径   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 92 111 111 120 120 140 178 210
H(开) 169 197 197 236 246 283 330 354
W 100 125 125 160 160 180 200 240
重量 螺栓式 2.5 4.3 4.2 6.6 8.8 12.5 17.2 23.5
焊接式 2.4 4.2 4.0 6.3 8.7 12.1 17.2 22.0

描述锻钢闸阀有三种阀盖设计形式,一是螺栓式阀盖,其阀体与阀盖用螺栓螺母连接,缠绕式垫片密封(金属环连接)。二是焊接式阀盖,其阀体与阀盖用螺纹连接,全焊密封(全焊透连接)。三是压力自紧式阀盖,其阀体与阀盖螺纹连接,内压自密封环密封。

阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 锻钢闸阀公称通径:
3. 锻钢闸阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
