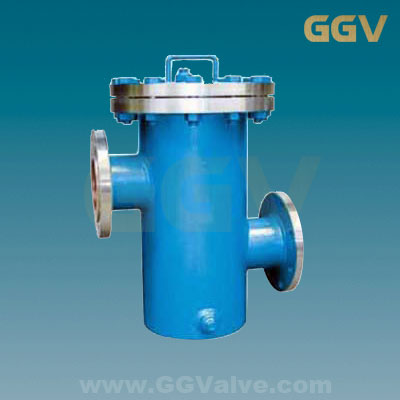

篮式过滤器

篮式过滤器

摘要: 阀门供应网的篮式过滤器适用于蒸汽、空气、煤油、水等配管中排掉锈渣及异物,用于保护阀门及管道设备。

型号:TDG
口径:DN25~DN300
压力:PN16~PN64
材质:碳钢、不锈钢、合金钢
驱动:自动
应用:蒸汽、空气、煤油、水等配管中排掉锈渣及异物
PDF文件浏览  产品详细参数  订购产品

篮式过滤器

产品介绍:

 过滤器是工业生产中不可缺少的管道附件,安装在管道上能滤除流体中的固体杂质,保证管线设备系统正常地运行,可使流体更加纯净,获得理想的工业产品;使用一段时间后打开上盖取出象提蓝子式的过滤网,一经洗刷即可以恢复如新。因此,蓝式过滤器在石油、化工、制药、食品等行业中得到了广泛的应用,深受用户的青睐。

应用范围:

 TDG型篮式过滤器适用于蒸汽、空气、煤油、水等配管中排掉锈渣及异物,用于保护阀门管道设备
1.化工、石化生产中的弱腐蚀性物料,如:水、氨、油品等。
2.化工生产品中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醋酸等。
3.深冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。
4.轻工食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等。
5.各种特殊工艺的高效精密过滤器等。

结构特点:

1、标准不锈钢过滤网孔径为Ф3—6,其孔径数目可供选择。
2、可选择压力表连接,过滤器盖上有凸合面钻螺纹孔以便安装压力表。
3、流通面积大、故压力损失小,安装容易维修方便。
4、A型表示平衡式,B型表示高进低出。

零件材料与工况:

Parts
零件名称
Materials
材料
Body
阀体
CarbonsteelStainlessSteeJ
碳钢、不锈钢
Gauze Filter Cap
滤网盖
CarbonsteelStainlessSteeJ
碳钢、不锈钢
Filter Core Net
滤芯网
Stainless Steel
不锈钢
Gasker
垫片
Metal graphite
金属石墨

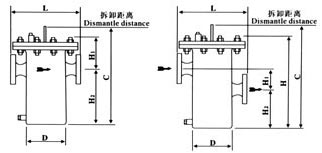

主要尺寸及重量:

直通篮式过滤器外形尺寸 mm

公称直径DN 主要尺寸 排放□“B” 参考重量(kg)
φ L H1 H2 H(拆卸滤网距离)
25 76 220 160 260 480 R1/2" 12
32 76 220 165 270 495 16
40 114 280 180 300 550 23
50 114 280 180 300 550 28
65 140 330 220 350 650 48
80 168 340 260 400 740 65
100 219 420 310 470 880 R3/4" 126
150 273 500 430 620 1175 248
200 325 560 530 780 1875 292
250 426 660 640 930 2170 415
300 478 750 840 1200 2690 596

高低篮式过滤器外形尺寸 mm

公称直径DN 主要尺寸 排放□“B” 参考重量(kg)
φ L H1 H2 H3 H(拆卸滤网距离)
25 76 220 110 70 280 520 R1/2" 15
32 76 220 110 70 285 525 19
40 114 280 120 100 340 630 24
50 114 280 120 100 340 630 29
65 140 330 160 110 400 750 40
80 168 340 180 140 460 860 55
100 219 420 220 170 550 1040 R3/4" 103
150 273 500 310 220 720 1375 181
200 325 560 390 280 900 2005 303
250 426 660 480 320 1070 2320 439
300 478 750 640 400 1360 2870 625



描述:TDG型桶形吊篮式过滤器适用于蒸汽、空气、煤油、水等配管中排掉锈渣及异物,用于保护阀门及管道设备。



阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 篮式过滤器公称通径:
3. 篮式过滤器最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
