国标截止阀

国标截止阀

摘要: 八方阀门的国标截止阀的结构简单、制造和维修比较方便,工作行程小,启闭时间短,密封性好、密封面间磨擦力小、寿命较长。

型号:J41H
口径:DN10~DN300
压力:PN10~PN100
材质:碳钢、不锈钢、合金钢
驱动:手动、齿轮传动、电动、气动
应用:石油、化工、制药、化肥、电力行业等
PDF文件浏览  产品详细参数  订购产品

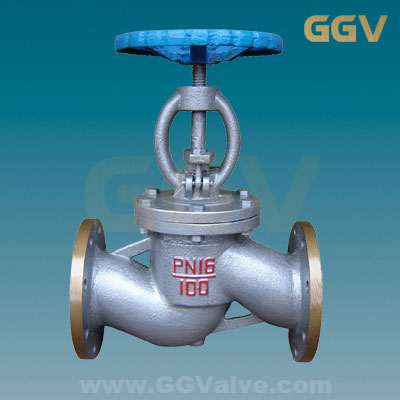

国标截止阀

产品介绍:

国标截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。

应用范围:

 法兰连接国标截止阀适用于公称压力PN1.6~16.0Mpa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上,切断或接通介质。截止阀适用介质为:水、油品、蒸汽、酸性介质等。操作方式有:手动、齿轮传动、电动、气动等。

结构特点:

截止阀产品设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型美观。
阀瓣、阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成,超耐磨性、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要和用户要求。
倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,填料更换可在不停机情况下进行方便快捷不影响系统运行。

标准规范:

设计制造标准:GB/T 12235-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

性能规范


公称压力
PN(MPa)
试验压力(MPa) 适用温度(℃) 适用
介质
强度试验 密封试验 WCB Wr5Mo 1Cr18Ni12Mo2Ti 1C18Ni9Ti
1.6 2.4 1.8   ≤425   ≤550   ≤200   ≤200   水、油品、蒸气、酸性介质
2.5 3.8 2.8
4.0 6.0 4.4
6.4 9.6 7.1
10.0 15 11 /
16.0 24 17.6

零件材料与工况:

 阀 体  WCB  ZG1Cr18Ni12Mo2Ti  ZGCr5Mo  ZG1Cr18Ni9Ti
 阀 盖  WCB  ZG1Cr18Ni12Mo2Ti  ZGCr5Mo  ZG1Cr18Ni9Ti
 支 架  WCB  ZG1Cr18Ni12Mo2Ti  ZGCr5Mo  ZG1Cr18Ni9Ti
 阀 瓣  2Cr13  316  Cr5Mo  304
 阀 杆  2Cr13  316  25Cr2MoV  304
 阀 座  25  316  304  304
 密封环  304、增强柔性石墨
 填 料  增强柔性石墨
 阀杆螺母  ZCuA110Fe3

主要尺寸及重量:

公称压力
PN(MPa)
公称通径
DN(mm)
主要外形尺寸及连接尺寸(mm) 重量
(kg)
L D D1 D2 D6 b-f f2 z-φd H Do
1.6 10 130 90 60 40 / 14-2 / 4-14 198 120 4.7
15 130 95 65 45 / 16-2 / 4-14 218 120 5.2
20 150 105 75 55 / 16-2 / 4-14 258 140 7.1
25 160 115 85 65 / 16-2 / 4-14 275 160 7.4
32 180 135 100 78 / 18-2 / 4-18 280 180 8.5
40 200 145 110 85 / 18-3 / 4-18 330 200 12.5
50 230 160 125 100 / 18-3 / 4-18 350 240 14
65 290 180 145 120 / 18-3 / 4-18 400 280 22.58
80 340 195 160 135 / 20-3 / 8-18 355 280 29
100 350 215 180 155 / 22-3 / 8-18 415 320 32.5
125 400 245 210 185 / 24-3 / 8-18 460 360 80
150 480 280 240 210 / 24-3 / 8-23 510 400 93.5
200 600 335 295 265 / 26-3 / 12-23 710 400 180
250 650 405 355 320 / 30-3 / 12-25 786 450 440
300 750 460 410 375 / 30-4 / 12-25 925 500 648
2.5 10 130 90 60 40 / 16-2 / 4-14 198 120 4.9
15 130 95 65 45 / 16-2 / 4-14 218 120 5.4
20 150 105 75 55 / 16-2 / 4-14 258 140 7
25 160 115 85 65 / 16-2 / 4-14 275 160 7.4
32 180 135 100 78 / 18-2 / 4-18 280 180 8.5
40 200 145 110 85 / 18-3 / 4-18 330 200 12.5
50 230 160 125 100 / 20-3 / 4-18 350 240 16
65 290 180 145 125 / 22-3 / 8-18 400 280 25
80 310 195 160 145 / 22-3 / 8-18 355 280 30
100 350 230 190 160 / 24-3 / 8-23 415 320 34.5
125 400 270 220 188 / 28-3 / 8-25 460 360 89
150 480 300 250 218 / 30-3 / 8-25 510 400 98
200 600 360 310 278 / 34-3 / 12-25 710 400 180
250 650 425 370 332 / 36-3 / 12-30 786 450 446
300 750 485 430 390 / 40-4 / 12-30 925 500 654
4.0 10 130 90 60 40 34 16-2 4 4-14 198 120 4.9
15 130 95 65 45 40 16-2 4 4-14 233 120 5.7
20 150 105 75 55 51 16-2 4 4-14 275 140 7
25 160 115 85 65 58 16-2 4 4-14 285 160 8.8
32 180 135 100 78 66 18-2 4 4-18 302 180 11.8
40 200 145 110 85 76 18-3 4 4-18 355 200 16.5
50 230 160 125 100 88 20-3 4 4-18 373 240 24
65 290 180 145 125 110 22-3 4 8-18 408 280 33
80 310 195 160 145 121 22-32 4 8-18 436 320 44
100 350 230 190 160 150 24-3 4.5 8-23 480 360 60
125 400 270 220 188 176 28-3 4.5 8-25 558 400 89
150 480 300 250 218 204 30-3 4.5 8-25 611 400 98
200 600 375 320 282 260 38-3 4.5 12-30 720 400 190
