300X型缓闭止回阀

300X型缓闭止回阀

摘要: 阀门供应网的300X型缓闭止回阀利用水力自动操作,可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生,以达到缓闭消声的效果。

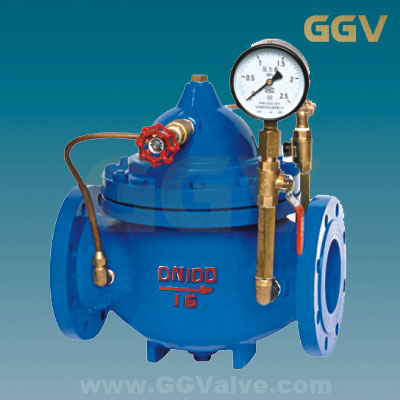

300X型缓闭止回阀
型号:300X
口径:DN20~DN600
压力:PN10~PN25
材质:碳钢
驱动:自动
应用:高层建筑、生活区等供水管网系统及城市供水工程。
PDF文件浏览  产品详细参数  订购产品

产品介绍:

300X缓闭止回阀是能够调控启闭速度的止回阀,在水泵启动或停止运行时,可配合现场调节至最佳开启或关闭速度。可用于高层建筑,减小水锤现象,以达到安全及安静的启闭效果。

应用范围:

300X型缓闭止回阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0-80
1.6 2.4 1.76
2.5 3.75 2.75

工作原理:

当阀门从进口端给水时,水通过微型过滤器、针型阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针型阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。

结构特点:

缓闭止回阀300X型由主阀、单向阀、针型阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生,以达到缓闭消声的效果。
缓闭止回阀利用水力自力控制,不需要其它装置和能源,保养简便,开启及缓闭平稳。

标准规范:

设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
单向阀 铜合金
微型过滤器 不锈钢

主要尺寸及重量:

公称尺寸
DN
尺寸(mm)
L A1 A H1 H F
20 150 200 282 106 172 116
25 160 200 282 106 172 116
32 180 200 282 106 172 116
40 200 210 320 137 225 168
50 203 210 320 137 225 168
65 216 215 330 145 270 180
80 241 220 330 178 289 210
100 292 230 410 232 375 284
125 330 245 420 286 420 310
150 356 260 420 318 450 370
200 495 280 430 413 722 463
250 622 300 450 502 769 525
300 698 320 460 600 906 625
350 787 340 470 637 1480 705
400 914 360 480 677 1027 778
450 978 360 480 677 1027 778
500 978 410 780 750 1110 690
600 1230 456 888 850 1286 785

描述:300X型缓闭止回阀由主阀、单向阀、针型阀、球阀、微形过滤器和压力表组成水力控制接管系统。



阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 300X型缓闭止回阀公称通径:
3. 300X型缓闭止回阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
