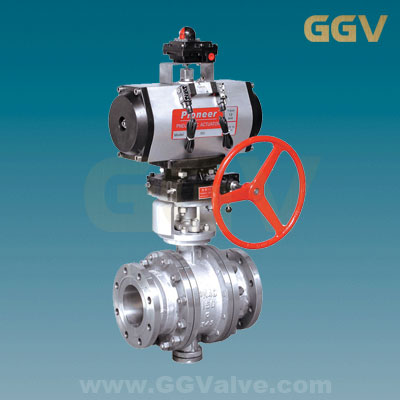

气动金属密封球阀

气动金属密封球阀

摘要: 阀门供应网的气动金属密封球阀具有结构简单紧凑,密封性能优良,流通能力大,输出力矩大,使用寿命长,便于维修等特点。

气动金属密封球阀
型号:Q641YQ647Y
口径:DN25~DN300
压力:PN10~PN25
材质:碳钢、不锈钢、合金钢
驱动:气动
应用:化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸
PDF文件浏览  产品详细参数  订购产品

气动金属密封球阀

产品介绍:

随着现代机械加工工艺和新材料的不断发展,球阀已不仅仅用在输送水、压缩空气等低温介质以及对密封性能要求较低的管道上,在石油化工、冶金、电力等行业中,钢制球阀已被广泛应用在工艺条件要求苛刻、介质比较特殊的工业装置上。尤其是金属硬密封球阀已被越来越多的人们所熟知和青睐。 阀门供应网的金属硬密封球阀为金属密封结构,密封形式为金属对金属密封。

应用范围:

气动金属密封球阀广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域,Class150~1500、PN1.6~16.0MPa,工作温度-29℃~425℃(碳钢)或-40℃~550℃(不锈钢),不仅能控制气体,液体和蒸汽介质.也适用于控制污水和含有纤维的本质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等介质。

金属密封球阀的(DN15~200mm)中小口径采用浮动球结构,(DN125~500mm)大中口径采用固定球结构。

阀体材料:WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti
连接形式:法兰、焊接
驱动方式:手动、蜗轮蜗杆传动、气动、电动

结构特点:

1、流体阻力小、球阀是所有阀门中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。 气动执行机构采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠

标准规范:

设计制造标准:GB/T 21385-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113、ANSI B16.5、JB/T74~90、GB9112~9131、HG20615~20635、SH3406
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:



主要技术参数和性能:

型式:直通式铸造球阀,不锈钢球阀
公称通径:DN15-400
公称压力:PN1.6,6AMPa
连接型式:法兰连接
球阀转角:90°
适用温度:-40℃~550℃
阀体材科:铸钢,铸不锈钢

描述:阀门供应网的金属密封球阀为金属密封结构,密封形式为金属对金属密封。

阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 气动金属密封球阀公称通径:
3. 气动金属密封球阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
