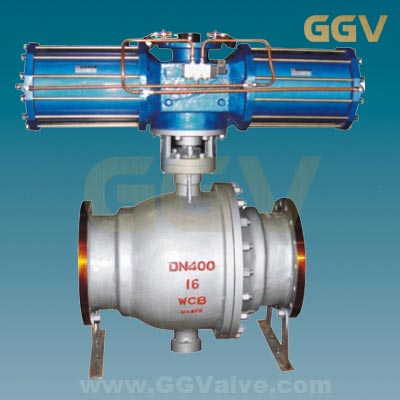

气动喷煤粉卸灰球阀

气动喷吹煤粉专用卸灰球阀

摘要: 阀门供应网的气动煤粉卸灰球阀采用单向密封和进口缩孔式结构,特别适用于煤粉喷吹的气固二项介质中,不会积灰卡住。

型号:QM647F
口径:DN50~DN500
压力:PN2.5~PN25
材质:碳钢、不锈钢、合金钢
驱动:蜗轮传动、气动
应用:煤粉、粉状物料、含尘气体等
PDF文件浏览  产品详细参数  订购产品

产品介绍:

球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

应用范围:

球阀常用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中截断或接通介质。喷煤粉专用球阀卸灰球阀特别适用于炼铁厂的高炉煤粉喷吹及制粉系统、含尘含固体粉末管道系统、空气管路及喷枪管路等工况,高炉煤粉喷吹系统的下煤阀、输煤阀、安全阀、充氮阀、充压阀、补压阀、流化阀、均压阀等。适用温度:-28℃~300℃。

结构特点:

1.喷煤粉专用球阀的阀座带有磨损自动补偿装置,更可靠的确保球阀的密封性能;
2.喷煤粉卸灰专用球阀的密封圈采用特殊材料制成,具有耐高温、耐磨损、使用寿命长的特点;
3.阀杆可采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250,阀杆采用防吹出结构设计,根据需要可加长阀杆用于埋地场所;
4.根据客户需要,卸灰球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5.密封副形式多样,根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计;
6.根据需要可设置注脂辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封;
7.喷煤粉卸灰球阀还具有阀门结构紧凑、启闭灵活、安装维修方便等特点。
8.手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
9.阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。

标准规范:

设计制造标准:GB/T 21385-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质
WCB 1Cr13 1Cr13 1Cr13 司太立合金 本体材料 柔性石墨
不锈钢加柔性石墨
08软钢
F304
F316
柔性石墨
编结石墨
-29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、碱
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L

主要尺寸及重量:

喷煤粉卸灰球阀

公称压力
PN
公称尺寸
DN
尺寸(mm)
L D H
手动 气动 手动 气动
PN16 25 180 140 235 90 298
32 200 155 235 107 304
40 220 250 330 127 370
50 220 250 330 140 367
65 241 350 400 164 425
80 283 350 510 177 484
100 305 420 510 206 531
125 356 700 580 292 570
150 394 1000 720 320 570
200 457 - 720 - 610
250 533 - 900 - 670
300 610 - 1050 - 740
350 686 - 1290 - 790
400 762 - 1600 - 905



阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 气动喷煤粉卸灰球阀公称通径:
3. 气动喷煤粉卸灰球阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
