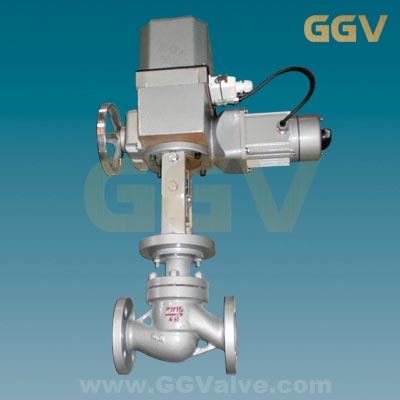

直通单座调节阀

直通单座调节阀

直通单座调节阀的阀体内只有一个阀芯和一个阀座。特点是泄漏量小,易于保证密封。结构上有调节型直通单座调节阀和切断型直通单座调节阀。调节型和切断型的区别在于阀芯的形状不同。调节型调节阀的阀芯形状为柱塞形;切断型阀芯的形状为平板形或锥形。

型号:ZJHP、ZAZP
口径:DN15~DN200
压力:PN10~PN16
材质:碳钢、不锈钢、合金钢等
驱动:手动、电动等
应用:泄漏要求较严、压差不大的干净介质场合
PDF文件浏览  产品详细参数  订购产品



直通单座调节阀产品介绍

直通单座调节阀由阀体、阀座、阀芯、导向套、阀盖、阀杆和填料等零件组成。阀芯和阀杆连接在一起。直通单座调节阀的连接方法可用过盈配合销钉固定或螺纹连接销钉固定,也可以阀杆和阀芯一体车出。在阀盖和阀体间设有导向套,为阀芯上下移动起导向作用。导向套上的小孔,连通阀体内腔和阀出口端。导向套上腔的介质很容易通过小孔流入阀出口端,不会影响阀芯的移动。

直通单座调节阀应用范围

直通单座调节阀适用于泄漏要求较严、压差不大的干净介质场合。

直通单座调节阀结构特点

直通单座调节阀的阀体内只有一个阀芯和一个阀座。特点是泄漏量小,易于保证密封。结构上有调节型直通单座调节阀和切断型直通单座调节阀。调节型和切断型的区别在于阀芯的形状不同。调节型阀芯的形状为柱塞形;切断型阀芯的形状为平板形或锥形,切断型的另一个特点是介质对阀芯的作用力大,即不平衡力大,特别是在高压差、大口径的情况下更为严重,所以仅适用于低压差的场合。否则应适当选择推力大的执行机构,或配以阀门定位器

直通单座调节阀的阀芯有正装和反装两种类型。当阀芯向下移动时,阀芯与阀座间流通面积减小,称为正装;反之则称为反装。调节阀的公称尺寸DN和阀座直径dN标志着阀门的大小。对于公称尺寸DN<2.5mm的单导向阀芯,只能正装不能反装。因此气开式必须采用反作用执行机构。气开式调节阀随信号压力的增大而流通面积也增大;而气关式则相反,随信号压力的增大而流通面积减小。

直通单座调节阀零件材料:

阀体材料 材料牌号 公称压力(MPa) 适用温度范围(℃)
常温型 散热型
铸铁 HT200 1.6 -20~200 -
铸钢 ZG230~450 4.0,6.4 -40~250 -40~450
铸不锈钢 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 4.0,6.4 -40~250 -60~450

直通单座调节阀主要技术参数:

公称通径DN(mm) G3/4″ 20 25 32 40 50 65 80 100 125 150 200
阀座直径DN(mm) 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200
额定流量系数Kv 0.08 0.12 0.2 0.32 0.5 0.8 1.2 2 3.2 5 8 12 20 32 50 80 120 200 280 450
流量特性 直线 直线、等百分比
公称压力PN(MPa) 10 1.6,4.0,6.4
连接型式 管螺纹连接G3/4 法兰连接:PN1.6按JB79-59标准;PN4.0按JB79-59标准
配用执行机构型号 DKZ-310 DKZ-310 DKZ-310 DKZ-410 DKZ-410
出抽推力(N) 4000 4000 4000 6400 6400
行程L(mm) 10 10 16 25 40 60
全行程时间(S) 8 8 12.5 20 32 50
作用方式 电开式(K)常用;电关式(B)
输入信号 0~10mA  4~20mA  DC
供电电源 220V;50~60Hz
固有可调比R 30:1

订货须知

1.调节阀产品型号与名称
2.公称通径DN(mm)
3.公称压力
4.调节阀流量特性
5.阀体材质
6.调节阀额定流量系数
7.介质种类和温度范围
8.阀前后压力(压差)
9.电源电压和控制信号
10.其它特殊要求

阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 直通单座调节阀公称通径:
3. 直通单座调节阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
