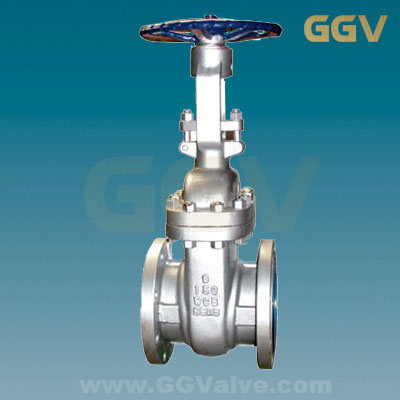

重型不锈钢闸阀

不锈钢重型闸阀

摘要: 阀门供应网的重型不锈钢闸阀选材考究,符合国内外相关标准,材料的全面质量高,适用于水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等介质。

型号:Z41W
口径:DN15~DN600
压力:PN10~PN25
材质:碳钢、不锈钢、合金钢
驱动:手动、齿轮传动、电动
应用:石油、化工、水力、火力电站
PDF文件浏览  产品详细参数  订购产品

重型不锈钢闸阀产品介绍:

重型不锈钢闸阀是区别于市场上一些(阀门材料达不到标准、阀门壁厚过薄)轻型不锈钢闸阀的俗称,重型不锈钢闸阀gate valve的阀门壁厚符合标准,材料完全符合国内外相关材质标准的要求。

不锈钢闸阀应用范围:

中压法兰连接的重型不锈钢闸阀适用于公称压力PN16~PN25,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。不锈钢重型闸阀适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

不锈钢闸阀结构特点:

1、不锈钢闸阀选材考究,符合国内外不锈钢阀门相关标准,材料的全面质量高。
2、产品制造符合国内外先进标准的要求,闸阀密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、闸阀阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、闸阀采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手轮,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

不锈钢闸阀标准规范:

设计制造标准:GB/T 12234-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

零件名称 ZG1Cr18Ni9Ti
304    CF8
ZG00Cr18Ni10
304L    CF3
ZG1Cr18Ni12Mo2Ti
316    CF8M
ZG00Cr17Ni14Mo2
316L     CF3M
阀体/阀盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
闸板 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀杆 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀杆螺母 铝青铜
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE
压盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
螺栓 不锈钢
螺母 不锈钢
手轮 球墨铸铁、铸钢



主要尺寸及重量:

型号 公称通径 尺寸(mm)
L D D1 D2 b-f z-Φd H D0
Z41W-16P 15 130 95 65 45 14-2 4-14 170 120
20 150 105 75 55 14-2 4-14 200 120
25 160 115 85 65 14-2 4-14 215 140
32 180 135 100 78 16-2 4-18 260 160
40 200 145 110 85 16-3 4-18 290 200
50 250 160 125 100 16-3 4-18 345 220
65 265 180 145 120 18-3 4-18 360 240
80 280 195 160 135 20-3 8-18 385 280
100 300 215 180 155 20-3 8-18 430 300
125 325 245 210 185 22-3 8-18 520 320
150 350 280 240 210 24-3 8-23 610 350
200 400 335 295 265 26-3 12-23 765 400
250 450 405 355 320 30-3 12-25 895 450
300 500 460 410 375 30-4 12-25 1145 500
350 550 520 470 435 34-4 16-25 1200 550
400 600 580 525 485 36-4 16-30 1400 600
450 650 640 585 545 40-4 20-30 1500 650
500 700 705 650 608 44-4 20-34 1630 700
600 800 840 770 718 48-5 20-41 1830 800
Z41W-25P 15 130 95 65 45 16-2 4-14 170 120
20 150 105 75 55 16-2 4-14 200 120
25 160 115 85 65 16-2 4-14 215 140
32 180 135 100 78 18-2 4-18 260 160
40 200 145 110 85 18-3 4-18 290 200
50 250 160 125 100 20-3 4-18 345 220
65 265 180 145 120 22-3 8-18 360 240
80 280 195 160 135 22-3 8-18 385 280
100 300 230 190 160 24-3 8-23 430 300
125 325 270 220 188 28-3 8-25 520 320
150 350 300 250 218 30-3 8-25 610 350
200 400 360 310 278 34-3 12-25 765 400
250 450 425 370 332 36-3 12-30 900 450
300 500 485 430 390 40-4 16-30 1130 500
350 550 550 490 448 44-4 16-34 1250 550
400 600 610 550 505 48-4 16-34 1430 600
450 650 660 600 555 50-4 20-34 1520 650
500 700 730 660 610 52-4 20-41 1650 700
600 800 840 770 718 56-5 20-41 1850 800

描述重型不锈钢闸阀符合国内外先进标准的要求,密封可靠、性能优良、造型美观。



阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 重型不锈钢闸阀公称通径:
3. 重型不锈钢闸阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
