对夹双瓣旋启式止回阀

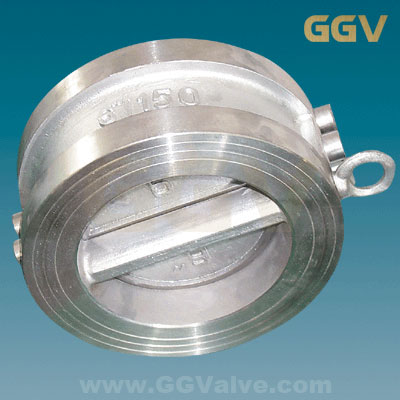

H76型双瓣旋启对夹式止回阀

摘要: 阀门供应网的双瓣旋启对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹式连接,结构紧凑。由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点。

型号:H76W、H76H、H76X
口径:DN15~DN1200、NPS1/2~48
压力:PN10~PN420、Class150~Class2500
材质:碳钢、不锈钢、合金钢
温度:-196℃~540℃
应用:石化、冶金、电力、轻工、食品等行业
PDF文件浏览  产品详细参数  订购产品

双瓣旋启对夹式止回阀

产品介绍:

针对国内传统使用的H44型法兰连接旋启式止回阀具有体积笨大,流体阻力大,阀门关闭时水锤压力高,安装、维修难,使用寿命短等缺点。阀门供应网针对传统法兰结构止回阀存在的问题,研制生产了对夹式止回阀系列,H76对夹双瓣旋启式止回阀具有结构长度短,体积小、重量轻,阀瓣关闭快速,水锤压力小,安装方便,流体阻力小,动作灵敏、密封性能好,阀瓣行程短、关阀冲击力小,整体结构、简单紧凑,使用寿命长、可靠性高等特点。

双瓣旋启对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹式连接,结构紧凑。由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,可水平安装或垂直安装,可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

应用范围:

双瓣旋启对夹式止回阀适用于公称压力PN10~PN420、Class150~Class2500;公称通径DN15~DN1200、NPS1/2~48;工作温度-196℃~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

结构特点:

1. 结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;
2. 体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;
3. 阀瓣关闭快速,水锤压力小;
4. 水平管道或垂直管道均可使用,安装方便;
5. 流道通畅、流体阻力小;
6. 动作灵敏、密封性能好;
7. 阀瓣行程短、关阀冲击力小;
8. 整体结构、简单紧凑、造型美观;
9. 使用寿命长、可靠性高。

标准规范:

设计制造标准:JB/T 8937
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

对夹双瓣旋启式止回阀与法兰单瓣旋启式止回阀的对比:

结构形式 H76型对夹双瓣旋启式止回阀 H44型法兰单瓣旋启式止回阀
水锤压力 水锤压力小,阀瓣行程短、并有弹簧辅助关闭、关阀速度快 水锤压力很大,阀瓣行程长,需要较长的关闭时间
H76型的水锤压力只有H44型的1/2~1/5
尺寸和重量 结构长度很短、体积小、重量轻,便于阀门的安装、搬运、存放及管道的布置,并能大量节约材料、降低成本 结构长度很长,体积笨大,重量很重
H76型的结构长度只有H44型的1/4~1/6,H76型的重量只有H44型的1/4~1/10
流体阻力 流体阻力小,流体阻力系数ζ为2.6~0.7,随着阀门口径的增大,流体阻力系数减小 流体阻力小,流体阻力系数ζ为1.3~3,但在低压工况下,阀瓣不能完全开启,流体阻力大。流体阻力随着阀门口径的增大而增大
安装 可水平安装或垂直安装,重量轻,不必为阀门设置支座 可水平安装或垂直安装,大口径阀门重量重,需设置支座
开启压力 开启压力很小,阀瓣在很小的压差下就能完全打开 开启压力较大,阀瓣在较大的压差下才能完全打开
可靠性 阀门为整体结构,简单紧凑、阀门关闭时冲击力小,水锤压力小,阀门寿命长,可靠性高 阀门关闭时的巨大冲击力及水锤压力容易损坏阀门

流体力学性能:

公称通径 阀门全开启
时的流体阻
力系数ξ
常温下阀门全开启时的水流量系数 流体的流向
DN NPS Kv(m3/h) Cv(U.S) Cv(U.K)
开启压力近似值KPa
50 2 2.6 63 74 62 2 1
65 21/2 2.4 109 128 107 2 1
80 3 2.3 172 201 169 2 1
100 4 2.0 289 338 283 2 1
125 5 1.8 476 557 466 2 1
150 6 1.5 750 878 735 2 1
200 8 1.3 1432 1675 1403 2 1
250 10 1.2 2330 2726 2283 2 1
300 12 1.0 3676 4301 3602 2 1
350 14 0.9 5274 6171 5169 2 1
400 16 0.8 7306 8548 7160 3 1
450 18 0.8 9246 10818 9061 3 1
500 20 0.8 11415 13356 11187 3 1
600 24 0.7 17573 20560 17222 3 1
700 28 0.7 23919 27985 23441 4 1
750 30 0.7 27458 32126 26909 4 1
800 32 0.7 31241 36552 30616 4 1
900 36 0.7 39539 46261 38748 4 1
1000 40 0.7 48814 57112 47838 4 1
1050 42 0.7 53817 62966 52741 4 1
1200 48 0.7 70292 82242 68886 4 1

 主要连接尺寸

公称通径 PN1.0 PN1.6 PN2.5 PN4.0 PN6.4 PN10.0
L D L D L D L D L D L D
DN50 60 109 60 109 60 109 60 109 60 115 60 122
DN65 67 129 67 129 67 129 67 129 67 140 67 147
DN80 73 144 73 144 73 144 73 144 76 150 73 157
DN100 73 164 73 164 73 170 73 170 79 177 79 183
DN125 86 194 86 194 86 197 86 197 105 213 105 220
DN150 98 220 98 220 98 227 98 227 136 250 136 260
DN200 127 275 127 275 127 287 127 293 165 313 165 324
DN250 146 330 146 332 146 343 146 355 213 364 213 394
DN300 181 380 181 387 181 403 184 450 229 424 229 458
DN350 184 440 184 447 184 460 222 478 - - - -
DN400 191 492 191 498 191 518 232 549 - - - -
DN450 203 542 203 558 203 568 - - - - - -
DN500 219 597 219 620 219 624 - - - - - -
DN600 222 698 222 734 222 734 - - - - - -



公称通径 150Lb 300Lb 600Lb
L D L D L D
2 60 103 60 110 60 110
21/2 67 122 67 129 67 129
3 73 135 73 148 73 148
4 73 173 73 180 79 192
5 86 196 86 215 105 240
6 98 222 98 250 136 265
8 127 279 127 307 165 319
10 146 339 146 361 213 399
12 181 409 181 422 229 456
14 184 450 222 485 - -
16 191 514 232 539 - -
18 203 549 - - - -
20 219 606 - - - -
24 222 717 - - - -
