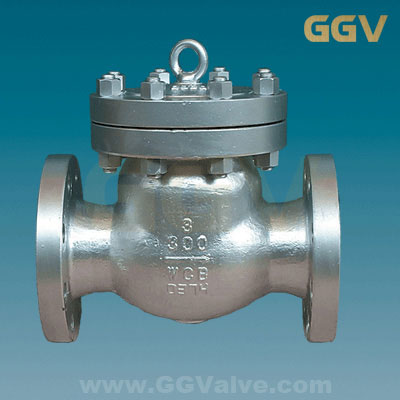

法兰钢制旋启式止回阀

法兰连接钢制旋启式止回阀

摘要: 阀门供应网的法兰钢制旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门,法兰旋启式止回阀其主要作用是防止介质倒流、防止泵及其驱动电动机反转,以及容器内介质的泄放。

旋启式止回阀
型号:H44H
口径:DN25~DN300
压力:PN16~PN160
材质:碳钢、不锈钢、合金钢
温度:-29℃~550℃
应用:水、油品、蒸汽、酸性介质等
PDF文件浏览  产品详细参数  订购产品

法兰钢制旋启式止回阀

产品介绍:

旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电动机反转,以及容器内介质的泄放。止回阀产品还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上 。

应用范围:

法兰式旋启式止回阀适用于压力PN16~160工作温度-29℃~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,钢制旋启止回阀适用介质为水、油品、蒸汽、酸性介质等。

结构特点:

旋启式止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。

旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360C范围内有一定的自由度,有适当的微量位置补偿。

标准规范:

设计制造标准:GB/T 12236-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

旋启式止回阀主要性能规范

型号 公称压力
PN/MPa
试验压力
PS(MPa)
工作温度
(℃)
适用介质 工作温度(℃)
壳体 密封 120 200 350 425 450 350
最高工作压力 P/MPa
H44Y-4DI 4.0 6.0 4.0 ≤550 水、蒸汽、油品 - 4.0 4.0 3.4 - 1.0
H44M-4O ≤450 二甲乙苯 - - - - 1.8 -
H44Y-40P ≤120
H44W-40P -20~150 苯菲尔溶液 3.7 - - - - -
H44W-40R -20~150 硝酸类 - - - - - -
H44Y-40P1 ≤550 醋酸类 - - - - - -
H44W-40P1 蒸气、空气、油品 - 4.0 - - - 2.2
H44Y-64P1 5.1 9.6 6.4 - 4.0 - - - 2.2
H44Y-64I 水、蒸气、油品 - 6.4 - - - 3.6
- - 5.3 4.6 - 1.6

零件材料与工况:

型号 H44H-16C~250 H44W-16P~250
工作压力(MPa) 1.6~6.4
适用温度(℃) ≤425 ≤150
适用介质 水、蒸汽、油品 弱腐蚀性介质
材料 阀体、阀盖、阀瓣 碳素钢 铬镍钛不锈钢
密封面 碳钢堆焊铁基合金 本体密封



H44Y-40I、H44M-40、H44Y-40P、H44Y-40P1、H44W-40P1、H44W40P、H44W-40R主要尺寸及重量:

公称通径
DN/mm
PN 40 尺 寸 /mm 重量
L D D1 D2 D6 b Z-фd D3 H
50 230 160 125 100 88 20 4-ф18 185 172 20
65 290 180 145 120 110 22 8-ф18 210 182 30
80 310 195 160 135 121 22 8-ф18 210 192 35
100 350 230 190 160 150 24 8-ф23 260 217 50
125 400 270 220 188 176 28 8-ф25 295 250 75
150 480 300 250 218 204 30 8-ф25 330 270 105
200 550 375 320 282 260 38 12-ф30 390 320 160
250 650 445 385 345 313 42 12-ф34 445 356 240
350 850 570 510 465 422 52 16-ф34 615 518 352

描述法兰钢制旋启式止回阀的产品简图、主要性能规范、主要零件材料、主要尺寸及重量等技术参数资料

阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 法兰钢制旋启式止回阀公称通径:
3. 法兰钢制旋启式止回阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
