三片式承插焊球阀

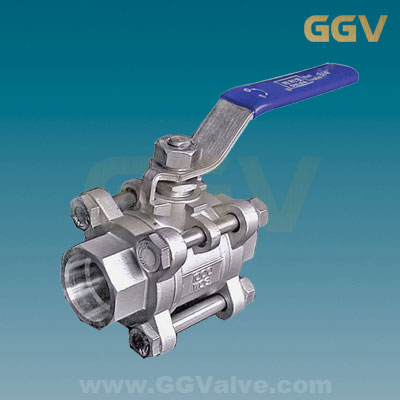

Q61F三片式承插焊球阀

摘要: 阀门供应网的三片式承插焊球阀

型号:Q61F
口径:NPS1/4~NPS4、DN25~DN100
压力:PN16~PN64
材质:碳钢、不锈钢、合金钢
驱动:手动
应用:各种工业
PDF文件浏览  产品详细参数  订购产品

产品介绍:

球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,其启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。

应用范围:

适用介质:水、油、气及某些腐蚀液体
三片式承插焊球阀适用介质:水、油、气及某些腐蚀性液体(W.O.G)
三片式承插焊球阀适用稳定范围:-20~232℃~350℃
三片式承插焊球阀公称压力:1.6-6.4MPa

结构特点:

适用于经常操作,启闭迅速、轻便。
1. 流体阻力小。
2. 结构简单,相对体积小,重量轻,便于维修。
3. 密封性能好。
4. 不受安装方向的限制,介质的流向可任意。
5. 无振动,噪声小。

标准规范:

设计制造标准:GB/T 12237-2007
结构长度标准:GB/T 12221-2005
承插焊标准:GB12224、ANSIB16.25
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

零件名称 材质
阀体 不锈钢CF8M 碳钢WCB
密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
阀盖 不锈钢CF8M 碳钢WCB
球体 不锈钢SS316 不锈钢SS304
阀杆 不锈钢SS316 不锈钢SS316
螺母 不锈钢SS304 FCD45
垫圈 不锈钢SS304 FCD45
手柄套 塑料 塑料
手柄 不锈钢SS304 不锈钢SS304
阀杆螺母 不锈钢SS304 B7
填料压盖螺母 不锈钢SS304 不锈钢SS304
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
螺栓 不锈钢SS304 B8

主要尺寸及重量:

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 82 90 112 120 145 185 210 268
H 50 50 60 64 71 78 86 95 130 148 173
E 100 100 130 130 165 165 190 190 250 250 280
F 14.1 17.6 21.8 27.5 34.7 43.0 49.0 61.5 77.0 90.0 115.2
P 10 10 10 13 13 16 16 18 18 20 20

描述



阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 三片式承插焊球阀公称通径:
3. 三片式承插焊球阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
