楔式闸阀

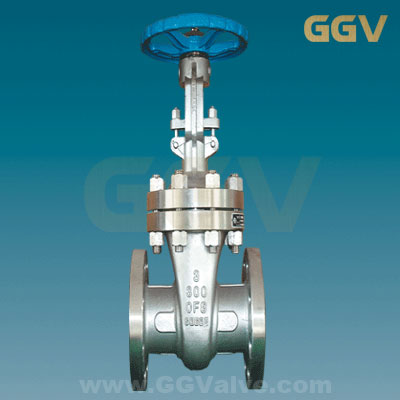

法兰楔式闸阀

 阀门供应网的楔式闸阀是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达密封的。金属密封的楔式闸阀既能对高介质压力,也能对低介质压力进行密封。闸阀关闭时顺时针旋转阀杆,使闸阀密封面和阀体密封面密合而达到密封。

型号:Z41H
口径:DN25~DN1000
压力:PN10~PN40
材质:碳钢、不锈钢、合金钢
驱动:手动、气动、电动、齿轮传动
应用:各种工业
PDF文件浏览  产品详细参数  订购产品

产品介绍:

楔式闸阀的密封原理

楔式闸阀的密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达密封的。使用楔形闸板的目的是为了提高辅助的密封载荷,以使金属硬密封楔式闸阀既能对高介质压力,也能对低介质压力进行密封。关闭时顺时针旋转阀杆,使闸阀密封面和阀体密封面密合而达到密封。但是,金属密封的楔式闸阀由楔入作用所产生的进口端密封比压受到介质的作用力往往不足以达到进口端密封.所以说金属密封楔式闸阀属单面强制密封。

楔式闸阀应用范围:

楔式闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

各种类型的阀门中,闸阀是应用最广泛的一种。它一般只适用于全开或全闭,不能作调节和节流使用。

楔式闸阀一般用在对阀门的外形尺寸没有严格要求,而且使用条件又比较苛刻的场合。如高温高压的工作介质,要求关闭件要保证长期密封的情况下等。

通常,使用条件或要求密封性能可靠,高压,高压截止(压差大)、低压截止(压差小),低噪声、有气穴和汽化现象、高温介质、低温(深冷)时,推荐使用楔式闸阀。如电力工业、石油炼制、石油化工、海洋石油、城市建设中的自来水工程和污水处理工程,化工等领域中应用较多。

楔式闸阀结构特点:

1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
2、密封面采用不锈钢和硬质合金,使用寿命长
3、采用柔性石墨填料、密封可靠,操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

楔式闸阀标准规范:

设计制造标准:GB/T 12234-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

阀体/阀盖 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
零件名称 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
闸板 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 1Cr13
阀杆 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 304L+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨
压盖 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02系列 WCB
填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

主要尺寸及重量:

手动楔式闸阀-1.6MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

手动楔式闸阀-2.5MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

手动楔式闸阀-4.0MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600

手动楔式闸阀-6.4MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 170 190 210 230 240 250 280 320 350 400 450 550 650 750 850 950
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970 1145 1280 1450
W mm 120 120 140 160 200 240 280 320 360 400 400 450 560 640 800 800

手动楔式闸阀-10.0MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250
L mm 170 190 210 230 240 250 280 310 350 400 450 550 650
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970
W mm 120 120 160 180 240 280 320 360 400 450 560 640 720

手动楔式闸阀-16.0MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 170 190 210 230 240 300 340 390 450 525 600 750
H mm 175 180 210 230 350 359 373 435 500 614 674 818
W mm 120 120 140 160 200 240 280 320 360 400 400 450

描述



阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 楔式闸阀公称通径:
3. 楔式闸阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
