中压国标铸钢闸阀

中压国标钢制闸阀

摘要: 阀门供应网的中压国标铸钢闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小,启闭较省力,介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广等优点。

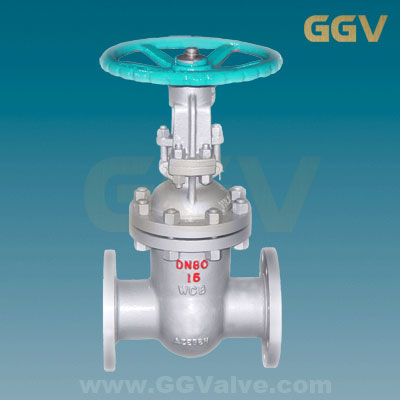

中压国标铸钢闸阀
型号:Z41H
口径:DN15~DN600
压力:PN10~PN25
材质:碳钢、不锈钢、合金钢
驱动:手动、伞齿轮传动、电动
应用:水、油品、蒸气、酸性介质等介质。
PDF文件浏览  产品详细参数  订购产品

中压国标铸钢闸阀

产品介绍:

中压国标铸钢闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。,启闭较省力,介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广等优点。

国标铸钢闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

铸钢闸阀操作方式有:手动、齿轮传动、电动、气动等。

应用范围:

中压国标铸钢闸阀适用于公称压力PN1.6~6.4MPa,工作温度-29~600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质,不能作调节和节流。适用介质为:水、油品、蒸气、酸性介质等介质。

结构特点与优势:

设计合理,密封可靠,通道流畅,流阻系数小。
闸板、阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
采用楔式弹性闸板或钢性楔式单闸板结构,中大口径设置滚动轴承,开关灵活,启闭轻松。
阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

标准规范:

设计制造标准:GB/T 12234-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

性能规范:


公称压力
PN(MPa)
试验压力(MPa) 适用温度(℃) 适用介质
强度试验 密封试验 WCB Cr5Mo 1Cr18Ni9Ti
1.6 2.4 1.8   ≤425   ≤540   ≤600 水、油品、蒸气、酸性介质
2.5 3.8 2.8
4.0 6.0 4.4
6.4 9.6 7.1

零件材料与工况:

零件名称 材料牌号
阀体 WCB ZGCr5Mo CF8 CF8M
ZG1Cr18Ni9Ti
CF3 CF3
阀盖 WCB 12CrMoV
ZGCr5Mo
304
CF8
316
CF8M
CF3 CF3
316L
支架 WCB WCB CF8 CF8M CF3 CF3
闸板 WCB ZGCr5Mo CF8 CF8M CF3 CF3
阀杆 2Cr13 25Cr2MoV 1Cr18Ni9Ti
阀座 25 304 304 304 304 304
垫片、垫环、密封环 包覆垫片、304、增强柔性石墨
填料 增强柔性石墨
闸杆螺母 ZCuA110Fe3

主要尺寸及重量:

公称压力 公称通径DN(mm) 主要外形尺寸及连接尺寸(mm) 重量
(kg)

L

D D1 D2 b-f z-фd H Do
 PN16 15 130 95 65 45 16-2 4-14 170 120 5
20 150 105 75 55 16-2 4-14 190 140 6.5
25 160 115 85 65 16-2 4-14 205 160 9
32 180 135 100 78 18-2 4-18 270 180 12
40 200 145 110 85 18-3 4-18 310 200 26.5
50 250 160 125 100 18-3 4-18 358 240 29
65 265 180 145 120 18-3 4-18 373 240 33
80 280 195 160 135 20-3 8-18 435 280 45
100 300 215 180 155 20-3 8-18 500 300 63
125 325 245 210 185 22-3 8-18 614 320 108
150 350 280 240 210 24-3 8-23 674 360 134
200 400 335 295 265 26-3 12-23 818 400 192
250 450 405 355 320 30-3 12-25 969 450 273
300 500 460 410 375 30-4 12-25 1145 560 379
350 550 520 470 435 34-4 16-25 1280 640 590
400 600 580 525 485 36-4 16-30 1452 640 850
450 650 64 585 545 40-4 20-30 1541 720 907
500 700 705 650 608 44-4 20-34 1676 720 958
600 800 840 770 718 48-5 20-41 1874 800 1112
PN25 15 130 95 65 45 16-2 4-14 170   5.5
20 150 105 75 55 16-2 4-14 190   7
25 160 115 85 65 16-2 4-14 205   11
32 180 135 100 78 18-2 4-18 270   14
40 200 145 110 85 18-3 4-18 310   30
50 250 160 125 100 20-3 4-18 358   34
65 265 180 145 120 22-3 8-18 373   36
80 280 195 160 135 22-3 8-18 435   50
100 300 230 190 160 24-3 8-23 500   69
125 325 270 220 188 28-3 8-25 614   116
150 350 300 250 218 30-3 8-25 674   141
200 400 360 340 278 34-3 12-25 818   192
250 450 425 370 332 36-3 12-30 969   207
300 500 485 430 390 40-4 16-30 1145   400
350 550 550 490 448 44-4 16-34 1280   631
400 600 610 550 505 48-4 16-34 1452   900
450 650 660 600 555 50-4 20-34 1541   1013
500 700 730 660 610 52-4 20-41 1676   1166
600 800 840 770 718 56-5 20-41 1874   1258

阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 中压国标铸钢闸阀公称通径:
3. 中压国标铸钢闸阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
