美标旋塞阀

美标旋塞阀门

摘要: 阀门供应网的美标旋塞阀的产品结构合理、密封可靠、性能优良、造型美观; 倒装压力平衡的结构,开关动作轻。

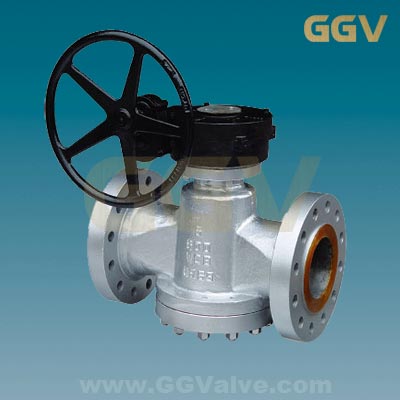

美标旋塞阀
型号:X47X
口径:DN25~DN300
压力:PN10~PN25
材质:碳钢、不锈钢、合金钢
驱动:手动、齿轮传动、电动
应用:石油、化工、制药、化肥、电力行业
PDF文件浏览  产品详细参数  订购产品

美标旋塞阀

产品介绍:

 美标旋塞阀适用于公称压力CLASS150-CLASS1500,工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。旋塞阀的阀体和密封面间设有油槽,可随时通过油嘴向阀座注入密封油脂,增加密封性能。零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

应用范围:

 美标旋塞阀适用于公称压力CLASS150~CLASS1500的石油、化工、制药、化肥、电力行业等各种工况的管路上。

结构特点:

①旋塞阀密封面之间的运动带有擦拭作用、全开时可以完全防止密封面与介质接触所以可用于带悬浮颗粒的介质。

钢制旋塞阀圆柱形的关闭件通过旋转900就可以达到开启和关闭所以该阀门非常适用快速启闭的场合。

③旋塞阀结构简单易于维修和清理、如紧定式圆维形旋塞阀、拧下紧定螺母、撤下垫圈阀塞便可以从阀体中取出、进行清理和维修。奥氏体不锈钢制成的美标旋塞阀门是食品工业和制药工业的最佳选择。

标准规范:

设计制造标准:API 600
结构长度标准:ASME B16.10
连接法兰标准:ASME B16.5
压力温度等级:ASME B16.34
试验检验标准:API 598

零件材料与工况:

阀体、阀盖 塞体 调节阀 调节垫片 O形圈 工作温度 适用介质
WCB WCB F6 PTFE
增强PTFE
氟橡胶 -29~340℃ 水、蒸汽、天然气、石油、石油产品、硝酸、醋酸
A105 A105 F6
CF8 F304 F304
CF3 F316 F316 PTFE 耐酸220℃
CF8M F304L F304L
CF3M F316L F316L

主要尺寸及重量:

磅级 尺寸 d L D D1 D2 b z-φd f Lo H X W
150 1/2 13 108 89 60 35 - 4-16 2 149 121 - -
3/4 19 117 98 70 43 - 4-16 2 149 121 - -
1 25 140 128 79 51 11 4-16 2 181 124 - -
21/2 38 165 127 98 73 14 4-16 2 229 140 - -
2 51 178 152 121 92 16 4-19 2 305 159 - -
21/2 64 191 178 140 105 17 4-19 2 460 191 - -
3 76 203 191 152 127 19 4-19 2 460 191 - -
4 102 229 229 191 157 24 8-19 2 762 229 - -
6 152 267 279 241 216 25 8-22 2 - 536 222 305
8 203 292 343 298 270 29 8-22 2 - 565 400 460
10 254 330 406 362 324 30 12-25 2 - 616 400 460
300 1/2 13 140 95 67 35 14 4-16 2 149 121 - -
3/4 19 152 117 83 43 16 4-19 2 149 121 - -
1 25 159 124 89 51 17 4-19 2 181 124 - -
21/2 38 191 156 114 73 21 4-22 2 229 140 - -
2 51 216 165 127 92 22 8-19 2 305 159 - -
21/2 64 241 191 149 105 25 8-22 2 460 191 - -
3 76 283 210 168 127 29 8-22 2 460 191 - -
4 102 305 254 200 157 32 8-22 2 762 229 - -
6 152 403 318 270 216 37 12-22 2 - 546 222 305
8 203 419 381 300 270 41 12-25 2 - 565 400 460
10 254 457 445 387 324 48 16-29 2 - 616 400 460

旋塞阀的使用注意事项:

1、旋塞阀的启闭状态是通过阀杆状态进行判断,阀杆的外端是正方形,其上所标示的直线与阀体方向垂直时表示阀体为关闭状态,与阀体方向平行时表示阀体为开启状态。

2、旋塞阀的开关不能使用人手操作,而需使用专用扳手,以尽量减少因打滑而可能造成的安全事故,同时扳手也尽量不使用活动扳手,减少启闭时打滑的几率。

3、旋塞阀开启时应按照操作要求检查所有必要项目,之后缓慢开启阀门,开启时操作人员还应注意不要站在密封面方向,避免一旦介质泄漏可能带来的安全事故,在遇到流体为酸碱流体时,操作人员须佩戴防护面具。

4、旋塞阀如配有管道视镜,则操作人员应在开启后,观察管道内是否有流体通过,在检查确认无误后才可离开现场。

阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 美标旋塞阀公称通径:
3. 美标旋塞阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
