对夹式保温球阀

对夹式保温夹套球阀

摘要: 阀门供应网的对夹式保温球阀具有具有结构紧凑、体积小、重量轻、密封性能好、启闭灵活、安装方便等特点。

型号:手动(QB71F)、气动(QB671F)、电动(QB971F)
口径:DN15~DN100
压力:PN10~PN25、CLASS150、JIS 10K
材质:碳钢、不锈钢、合金钢
驱动:手动、电动、气动
应用:常温下会凝固的重油、胶类等高粘度介质。
PDF文件浏览  产品详细参数  订购产品

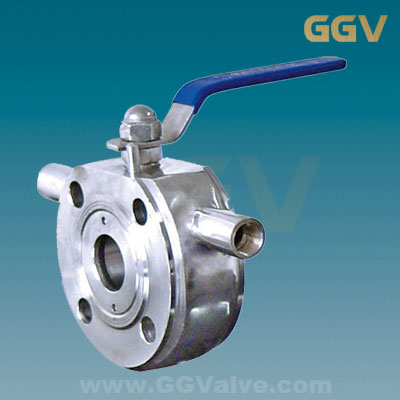

对夹式保温球阀

产品介绍:

保温球阀也称夹套球阀,是在球阀的基础上焊装金属夹套,用于注入蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。

保温球阀根据球阀的结构不同,有整体式保温球阀、两片式保温球阀、对夹保温球阀等几种结构形式,广泛适用于化工、石油、制药、冶金等行业的系统管路中。

应用范围:

保温夹套球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的重油、胶类等高粘度介质。

结构特点:

保温夹套球阀采用整体式夹套结构设计,更能均匀地保温、保冷,保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的最高压力为1MPa。

保温球阀具有良好的保温、保冷特性,除缩径保温球阀外,阀门的通径和管径一至,介质呈直线流动,阻力小,能有效降低管路中介质热量的损失,因此,对容易凝固、高粘度的液体介质具有优良的性能。

标准规范:

设计制造标准:GB/T12237、ASME B 16.34
结构长度标准:GB/T 12221-2005、ASME B 16.10
连接法兰标准:JB/T 79、GB/T 9113、ASME B 16.5
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008、JB/T9092、API 598

型号、零件材料及主要参数:

公称压力或压力级 产品型号
PN1.0MPa BQ71F-10C BQ71F-10P BQ71F-10P8 BQ71F-10P3 BQ71F-10R BQ71F-10R8 BQ71F-10R3
PN1.6MPa BQ71F-16C BQ71F-16P BQ71F-16P8 BQ71F-16P3 BQ71F-16R BQ71F-16R8 BQ71F-16R3
PN2.5MPa BQ71F-25 BQ71F-25P BQ71F-25P8 BQ71F-25P3 BQ71F-25R BQ71F-16R8 BQ71F-25R3
CLASS150 BQ71F-150(LB)C BQ71F-150(LB)P BQ71F-150(LB)P8 BQ71F-150(LB)P3 BQ71F-150(LB)R BQ71F-150(LB)R8 BQ71F-150(LB)R3
10K BQ71F-10(K)C BQ71F-10(K)P BQ71F-10(K)P8 BQ71F-10(K)P3 BQ71F-10(K)R BQ71F-10(K)R8 BQ71F-10(K)R3
主要零件材料 阀体 WCB ZGlCr18Ni9Ti CF8(304) CF8(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF8M(316L)
球体、阀杆 2Crl3 lCr18Ni9Ti 0Cr18Ni9(304) 0Cr18Ni9(304L) 1Cr18Ni2Mo2(316) 0Cr17Ni2Mo2(316) 0Cr17Ni2Mo2(316L)
密封圈 聚四氟乙烯   对位聚苯
填料、垫圈 V型聚四氟乙烯  柔性石墨环  聚四氟乙烯片  柔性石墨复合垫
适用工况 适用介质 重油、胶类等 硝酸腐蚀性介质 强氧化性介质 醋酸等腐蚀性介质 尿素等腐蚀性介质
适用温度 -28-300℃
配管法兰 JB79-59、GB9113、SH3406   ANSI B16.5 JIS B2212

对夹保温球阀主要外形及连接尺寸:

公称通径(DN) 产品型号
L D W H 3-G
(mm) (in) 1.0MPa 1.6MPa 2.5MPa 150Lb 10k 手动 手动
15 1/2" 40 53 53 53 47 58 130 80 3/8
20 3/4" 45 63 63 63 57 63 170 80 3/8
25 1" 50 73 73 73 66 74 170 100 3/8
32 1 1/4" 60 84 84 84 75 84 200 110 1/2
40 1 1/2" 70 94 94 94 85 89 250 120 1/2
50 2" 80 109 109 109 103 104 250 130 1/2
65 2 1/2" 110 129 129 129 122 124 350 140 1/2
80 3" 120 144 144 144 135 134 350 150 1/2
100 4" 140 164 164 170 173 159 420 180 1/2

阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 对夹式保温球阀公称通径:
3. 对夹式保温球阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
