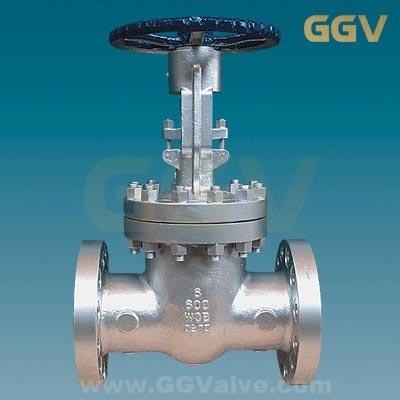

重型不锈钢高压闸阀

高压不锈钢重型闸阀

摘要: 阀门供应网的重型不锈钢高压闸阀的密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

型号:Z41W-40P
口径:DN15~DN600
压力:PN40~PN160
材质:碳钢、不锈钢、合金钢
驱动:手动、齿轮传动、电动
应用:酸、碱、氨、尿素、含硫天然气
PDF文件浏览  产品详细参数  订购产品

重型不锈钢高压闸阀产品介绍:

重型不锈钢高压闸阀是区别于市场上一些(阀门材料达不到标准、阀门壁厚过薄)轻型不锈钢闸阀的俗称,重型不锈钢高压闸阀的选材考究,材料完全符合国内外相关材质标准的要求。

不锈钢闸阀应用范围:

高压法兰连接的重型不锈钢高压闸阀适用于公称压力PN40~PN160,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。不锈钢重型闸阀适用介质为:水、油品、蒸气、酸、碱、氨、尿素、含硫天然气等。

不锈钢闸阀结构特点:

1、不锈钢闸阀选材考究,符合国内外不锈钢阀门相关标准,材料的全面质量高。
2、产品制造符合国内外先进标准的要求,闸阀密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、闸阀阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、闸阀采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手轮,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

不锈钢闸阀标准规范:

设计制造标准:GB/T 12234-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

零件名称 ZG1Cr18Ni9Ti
304    CF8
ZG00Cr18Ni10
304L    CF3
ZG1Cr18Ni12Mo2Ti
316    CF8M
ZG00Cr17Ni14Mo2
316L     CF3M
阀体/阀盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
闸板 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀杆 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀杆螺母 铝青铜
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE
压盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
螺栓 不锈钢
螺母 不锈钢
手轮 球墨铸铁、铸钢



主要尺寸及重量:

型号 公称通径 尺寸(mm)
L D D1 D2 D6 b-f z-Φd H
Z41W-4.0MPa 15 130 95 65 45 40 16-2 4-14 170
20 150 105 75 55 51 16-2 4-14 200
25 160 115 85 65 58 16-2 4-14 215
32 180 135 100 78 66 18-2 4-18 260
40 200 145 110 85 76 18-3 4-18 290
50 250 160 125 100 88 20-3 4-18 345
65 280 180 145 120 110 22-3 8-18 360
80 310 195 160 135 121 22-3 8-18 385
100 350 230 190 160 150 24-3 8-23 430
125 400 270 220 188 176 28-3 8-25 530
150 450 300 250 218 204 30-3 8-25 620
200 550 375 320 282 260 38-3 12-30 780
250 650 445 385 345 313 42-3 12-34 900
Z41W-6.4MPa 15 170 105 75 55 41 18-2 4-14 175
20 190 125 90 68 51 20-2 4-18 200
25 210 135 100 78 58 22-2 4-18 215
32 230 150 110 82 66 24-2 4-23 270
40 240 165 125 95 76 24-3 4-23 300
50 250 175 135 105 88 26-3 4-23 370
65 280 200 160 130 110 28-3 8-23 385
80 310 210 170 140 121 30-3 8-23 400
100 350 250 200 168 150 32-3 8-25 460
125 400 295 240 202 176 36-3 8-30 570
150 450 340 280 240 204 38-3 8-34 660
200 550 405 345 300 260 44-3 12-34 820
250 650 470 400 352 313 48-3 12-41 1000

描述重型不锈钢高压闸阀采用楔式弹性闸板结构,可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。



阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 重型不锈钢高压闸阀公称通径:
3. 重型不锈钢高压闸阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
