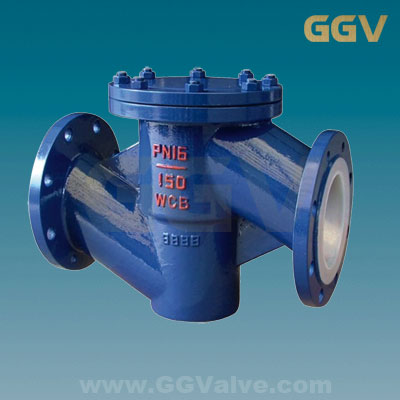

衬氟止回阀

衬氟止回阀

摘要: 阀门供应网的衬氟止回阀的衬氟阀瓣垂直于阀体进、出口轴线作升降运动,依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动。

型号:H41F46
口径:DN15~DN500
压力:PN6~PN16
材质:碳钢、不锈钢、合金钢
温度:-20℃~150℃
应用:各种工业
PDF文件浏览  产品详细参数  订购产品

衬氟止回阀

产品介绍:

止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。阀门供应网衬里止回阀基本类型有四种:HG41型法兰连接直通升降式止回阀和HG42型升降立式止回阀、HG44立式止回阀、HG76旋启式止回阀。

应用范围:

升降式衬氟止回阀只是允许介质向一个方向流动,而且阻止反方向流动,通常这种衬氟阀门是自动工作的,在一个方向流动的压力作用下,阀瓣打开,液体反方向流动时有液体压力和阀瓣的自重,合阀瓣作用于阀重,从而切断流动。其中止回阀就是这种类型的阀门,它包括升降式止回阀、旋启式止回阀、对夹式止回阀等。

1、旋启式止回阀
主要型号有:全衬里H44F46与H74F46单瓣旋启式系列和H76F46型双瓣旋启式系列,它们的结构形式为:阀瓣都是围绕阀座外的(销)轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活,密封可靠,另外,H72F46和H76F46型止回阀的特点是:除了阀体,阀瓣外,复位弹簧也全部包衬了耐腐蚀的氟塑料,设计合理的弹簧,使阀瓣在低压区内也能产生足够的密封比压,保证阀门在低压力区密封的可靠性。

2、升降立式止回阀
主要型号有全衬里H40F46型,H42F46和H72F46升降立式止回阀,其中H40F46是一种新型结构,阀瓣为半球型,它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。

3、升降式止回阀
主要型号有:全衬里H41F46直通升降式止回阀,其结构特点是:衬氟阀瓣垂直于阀体进、出口轴线作升降运动。

结构特点:



标准规范:

设计制造标准:GB/T 12235-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

衬氟止回阀主要零部件材料表:

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 阀瓣/阀杆 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 紧固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
5 螺母 PTFE(F4) CF8 CF8

主要外形和连接尺寸:

公称尺寸 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14 130 95 65 2 14 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14 150 105 75 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14 160 115 85 2 16 4-φ14
32 5/4 180 135 100 78 2 18 4-φ18 180 135 100 2 18 4-φ18
40 3/2 200 145 110 85 3 18 4-φ18 200 145 110 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18 230 160 125 3 20 4-φ18
65 5/2 290 180 145 120 3 20 4-φ18 290 180 145 3 20 4-φ18
80 3 310 195 160 135 3 22 4-φ18 310 195 160 3 22 4-φ18
100 4 350 215 180 155 3 22 8-φ18 350 215 180 3 24 8-φ18
125 5 400 245 210 185 3 24 8-φ18 400 245 210 3 26 8-φ18
150 6 480 280 240 210 3 24 8-φ23 480 280 240 3 28 8-φ23
200 8 600 335 295 265 3 26 8-φ23 495 335 295 3 30 12-φ23
250 10 622 390 350 320 3 28 12-φ23 622 405 355 3 32 12-φ25
300 12 698 440 400 368 4 28 12-φ23 698 460 410 4 34 12-φ25
350 14 787 500 460 428 4 30 16-φ23 787 520 470 4 38 16-φ25
400 16 914 565 515 482 4 32 16-φ25 914 580 525 4 40 16-φ30
450 18 978 615 565 532 4 32 20-φ25
500 20 978 670 620 585 4 34 20-φ25

订货须知:

一、①衬氟止回阀产品名称与型号②衬氟止回阀口径③衬氟止回阀是否带附件以便我们的为您正确选型④衬氟止回阀的使用压力⑤衬氟止回阀的使用介质的温度。
二、若已经由设计单位选定永嘉阀门供应网公司的衬氟止回阀型号,请按衬氟止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的永嘉阀门供应网公司专家为您审核把关。

阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 衬氟止回阀公称通径:
3. 衬氟止回阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
